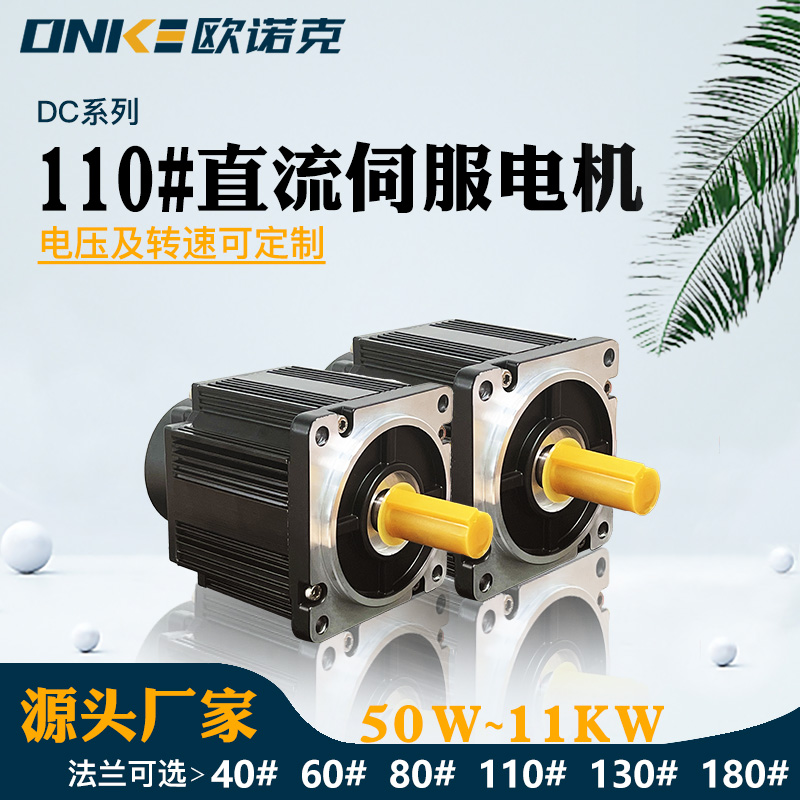

110#交直流伺服电机
110#交直流伺服电机

直流伺服电机与相应伺服驱动器装置配套构成的伺服系统,可广泛应用于机床、纺织、塑胶、印染、印刷、建材、包装等领域。

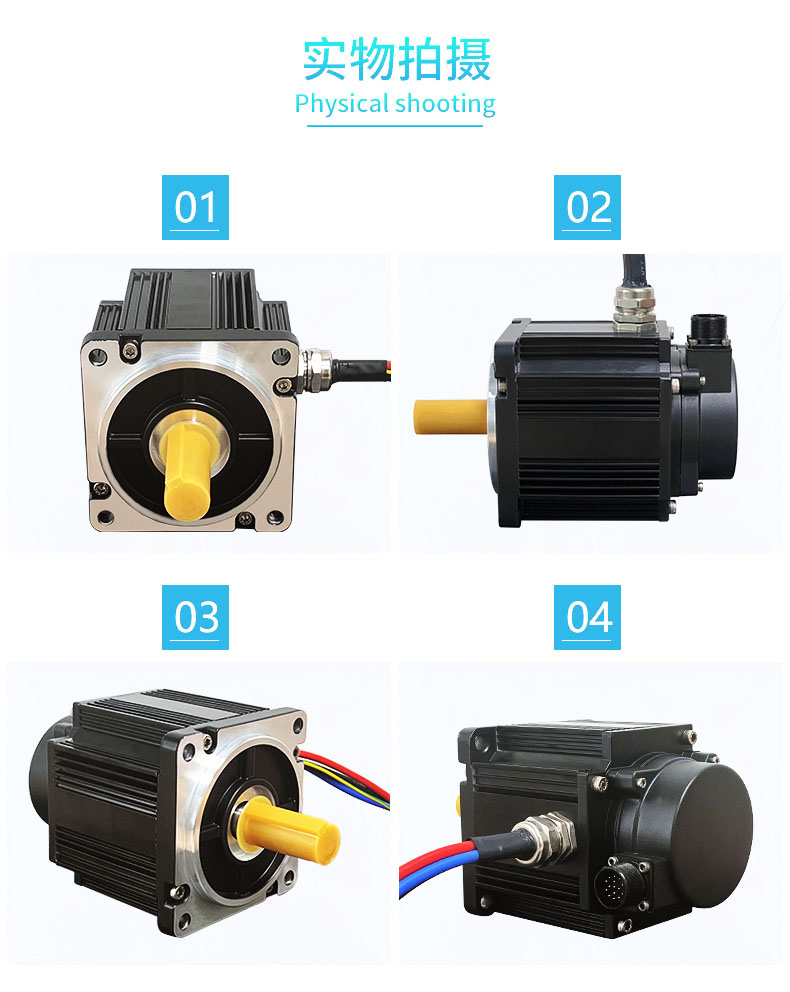

电机由定子、转子、高精度反馈元件(如:光电编码器、旋转变压器等)组成。采用高性能稀土永磁材料形成气隙磁场,采用无机壳定子铁芯,温度梯度大,散热效率高,具有如下特点:

   *结构紧凑、功率密度高、体积小;转动惯量小,响应速度快;
   *超高内禀矫顽力稀土永磁材料;抗去磁能力强;
   *低速转矩脉动小;平衡精度高,高速运行平稳; 噪音低、振动小;

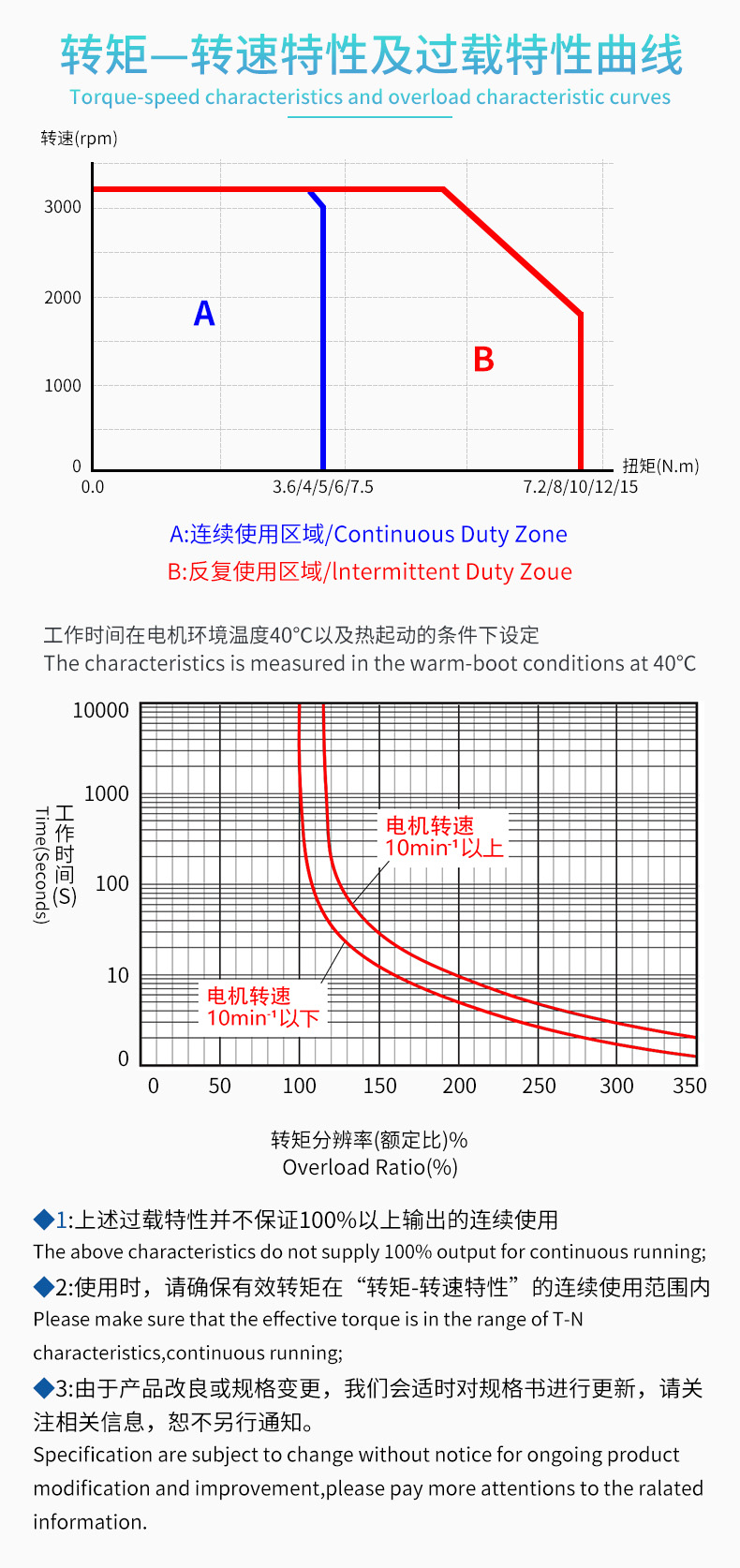

   *峰值转矩达到额定转矩200%,300%
   *电机种类多样(1050~2350W,DC24~72V,AC220V,带制动器、油封等)
   *高速运行转速可高达3500rpm
   *咨询热线:13538067106/13923720920



欢迎致电邓生:13538067106,咨询和订购

产品详情

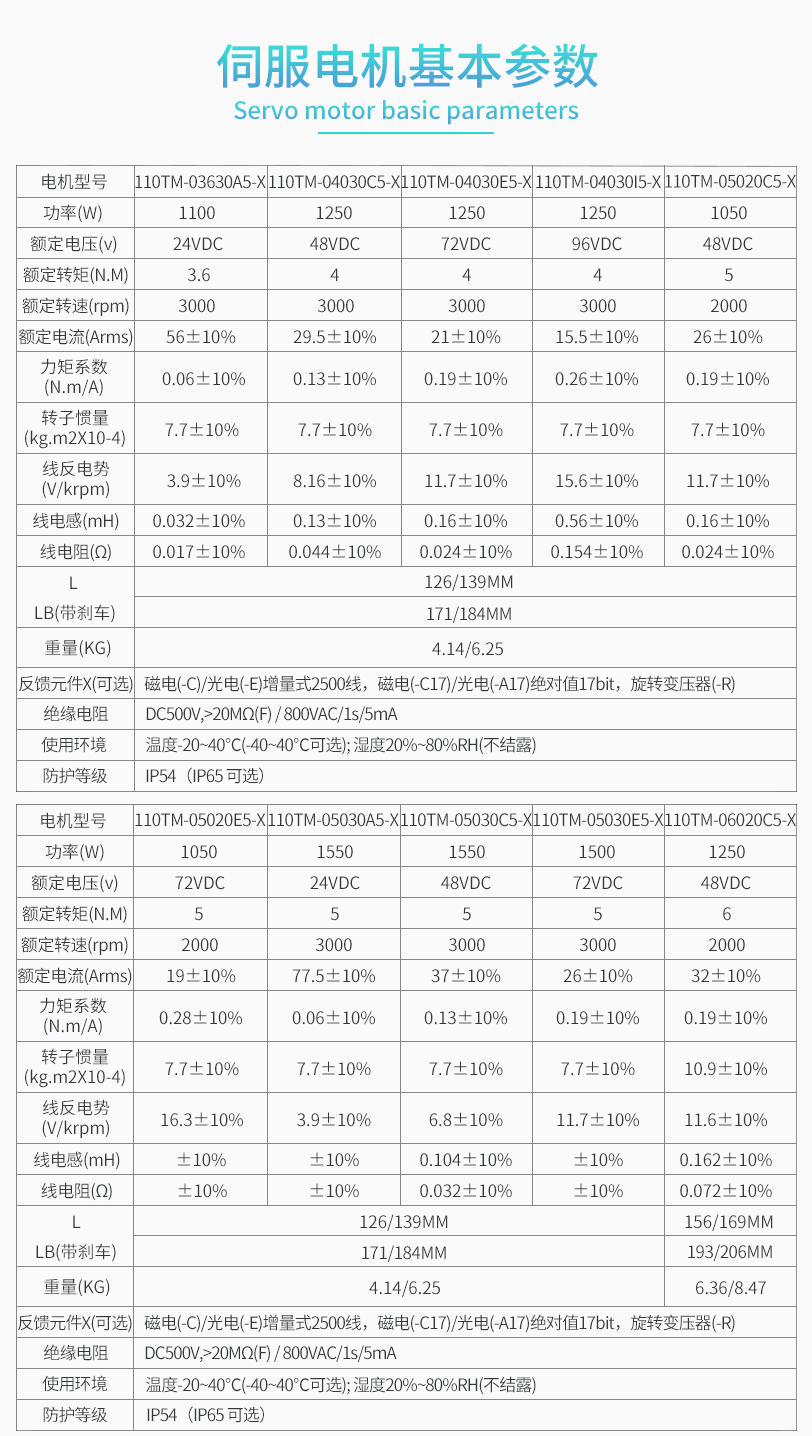

电机型号 110M-03530A5-X 110M-04030C5-X
110M-04030E5-X
110M-05020C5-X
110M-05020E5-X
功率(W)
1100
1250
1250 1050 1050
额定电压(V)
24VDC
48VDC
72VDC
48VDC
72VDC
额定转矩(N.M)
3.6
4
4
5
5
额定转速(rpm)
3000
3000
3000
2000
2000
额定电流(A)
62±10%
31±10%
21±10%
26±10%
17±10%
力矩系数
(N.m/A)
0.056±10%
0.126±10%
0.185±10%
0.18±10%
0.28±10%
转子惯量
(kg.m2X10-4)
4.83±10%
4.83±10%
4.83±10%
7.84±10%
7.84±10%
线反电势
(V/krpm)
3.4±10%
7.66±10%
11.3±10%
11.3±10%
17.5±10%
线电感(mH)
±10%
±10%
±10% ±10%
±10%
线电阻(Ω)
±10%
±10%
±10%
±10%
±10%

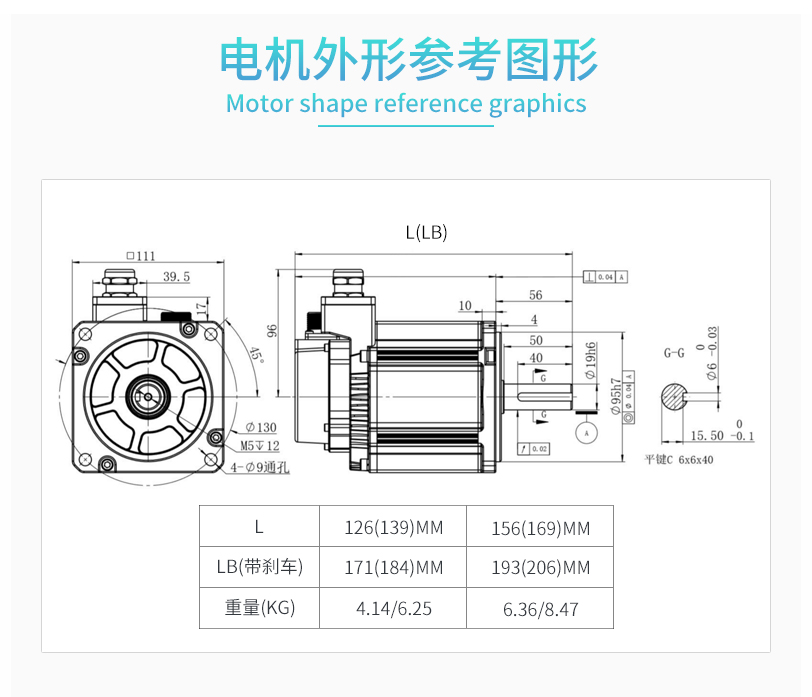

L(MM)
147MM
147MM
147MM
162MM
162MM
LB(带刹车)MM
181MM
181MM
181MM
196MM
196MM
重量(KG)
4.7/5.4
4.7/5.4
4.7/5.4
6.5//7.3
6.5//7.3

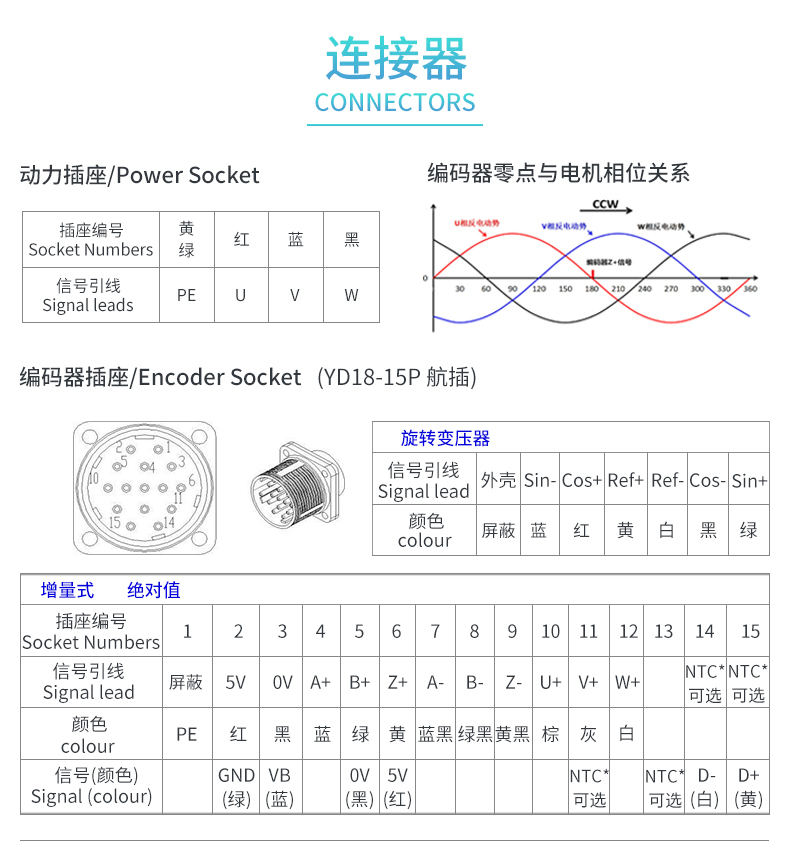

反馈元件(可选)
                                                         磁电/光电增量式2500线,绝对值17bit,旋转变压器
绝缘电阻
                                                                   DC500V,>20MΩ(F)
使用环境
                                                       温度-20~45℃,湿度20~80%不结露
防护等级
                                                                            IP65









电机型号
110M-05030A5-X 110M-05030C5-X
110M-05030E5-X
110M-06020C5-X
110M-06020E5-X
功率(W)
1550
1550
1550 1250 1250
额定电压(V)
24VDC
48VDC
72VDC
48VDC
72VDC
额定转矩(N.M)
5
5
5
6
6
额定转速(rpm)
3000
3000
3000
2000
2000
额定电流(A)
89±10%
40±10%
26±10%
32±10%
21±10%
力矩系数
(N.m/A)
0.13±10%
0.18±10%
0.3±10% 0.65±10%
0.46±10%
转子惯量
(kg.m2X10-4)
7.9±10%
7.24±10% 7.24±10% 7.84±10%
7.84±10%
线反电势
(V/krpm)
3.4±10%
7.7±10%
11.57±10%
11±10%
17.5±10%
线电感(mH)
0.032±10%
±10%
±10%
±10%
±10%
线电阻(Ω)
0.007±10%
±10%
±10%
±10%
±10%
L(MM)
162MM 162MM
162MM
162MM
162MM
LB(带刹车)MM
196MM
196MM
196MM 196MM 196MM
重量(KG)
6.5/7.3
6.5/7.3 6.5/7.3 6.5/7.3 6.5/7.3

















反馈元件(可选)
                                                         磁电/光电增量式2500线,绝对值17bit,旋转变压器
绝缘电阻
                                                                   DC500V,>20MΩ(F)
使用环境
                                                       温度-20~45℃,湿度20~80%不结露
防护等级
                                                                            IP65






电机型号
110M-06030C5-X
110M-06030E5-X
110M-07520C5-X
110M-07520E5-X
110M-07530C5-X
功率(W)
1880
1880
1570 1570 2350
额定电压(V)
48VDC
72VDC
48VDC
72VDC
48VDC
额定转矩(N.M)
6
6
7.5
7.5
7.5
额定转速(rpm)
3000
3000
2000
2000
3000
额定电流(A)
46±10%
34±10%
40±10%
26±10%
59±10%
力矩系数
(N.m/A)
0.128±10%
0.185±10%
0.18±10%
0.28±10%
0.128±10%
转子惯量
(kg.m2X10-4)
7.24±10%
7.24±10%
7.84±10%
7.84±10% 7.24±10%
线反电势
(V/krpm)
7.7±10%
11.57±10%
11±10%
17.5±10%
7.7±10%
线电感(mH)
±10%
±10%
±10% ±10%
±10%
线电阻(Ω)
±10%
±10%
±10%
±10%
±10%
L(MM)
162MM
162MM
162MM
162MM
162MM
LB(带刹车)MM
196MM
196MM
196MM 196MM
196MM
重量(KG)
6.5/7.3
6.5/7.3 6.5/7.3
6.5/7.3
6.5/7.3












反馈元件(可选)
                                                         磁电/光电增量式2500线,绝对值17bit,旋转变压器
绝缘电阻
                                                                   DC500V,>20MΩ(F)
使用环境
                                                       温度-20~45℃,湿度20~80%不结露
防护等级
                                                                            IP65









电机型号
110M-07530E5-X 110M-04030F5-X
110M-05030F5-X
110M-06030F5-X
110M-07530F5-X
功率(W)
2350
1250
1550 1880 2350
额定电压(V)
72VDC
220VAC
220VAC
220VAC
220VAC
额定转矩(N.M)
7.5
4
5
6
7.5
额定转速(rpm)
3000
3000/5000
3000/5000
3000/5000
3000/5000
额定电流(A)
39.2±10%
4.8±10%
6±10%
7.2±10%
9±10%
力矩系数
(N.m/A)
0.191±10%
0.83±10%
0.83±10% 0.83±10%
0.83±10%
转子惯量
(kg.m2X10-4)
7.24±10%
7.24±10% 7.24±10% 7.24±10%
7.24±10%
线反电势
(V/krpm)
11.57±10%
50±10%
50±10%
50±10%
50±10%
线电感(mH)
±10%
±10%
±10%
±10%
±10%
线电阻(Ω)
±10%
±10%
±10%
±10%
±10%
L(MM)
162MM
147MM
162MM
162MM
162MM
LB(带刹车)MM
196MM
181MM
196MM
196MM
196MM
重量(KG)
6.5/7.3
4.7/5.4
6.5/7.3
6.5/7.3
6.5/7.3

















反馈元件(可选)
                                                        磁电/光电增量式2500线,绝对值17bit,旋转变压器
绝缘电阻
                                                                   DC500V,>20MΩ(F)
使用环境
                                                       温度-20~45℃,湿度20~80%不结露
防护等级
                                                                            IP65
